在汽車外飾與功能件制造中，擋泥板模具是一項關鍵技術。本文從定義、分類、設計要點、制造工藝、CAE 優化、材料選擇、市場應用到未來趨勢進行系統解析，幫助工程師與采購決策者掌握從模具到成品的全流程要點。
1. 擋泥板模具概述

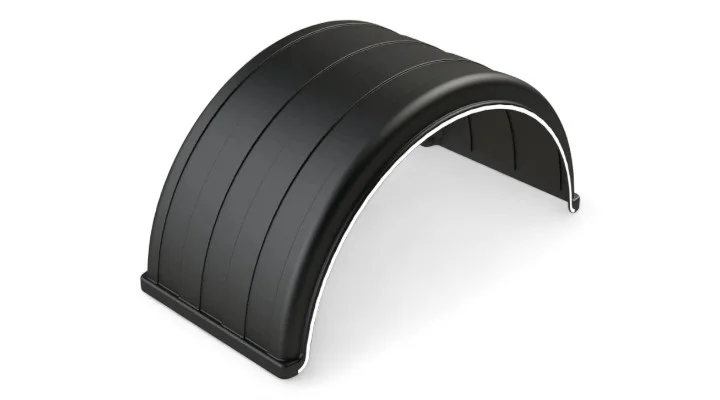

擋泥板模具是用于批量生產汽車擋泥板（也稱擋泥板、擋板、擋泥皮等）的專用模具。擋泥板作為車身外覆蓋件，既承擔防污、防石擊的功能，又參與整車空氣動力學布局與外觀設計，因此對模具的幾何精度、表面質量及材料性能提出較高要求。
關鍵字：擋泥板模具、汽車外飾件模具、成型精度
2. 常見分類與成型工藝
根據成型材料與工藝不同，擋泥板模具可分為以下幾類：
- 注塑模具（Injection Molding）：適用于熱塑性塑料（如PP、TPO等）擋泥板，特點是循環速度快、單位成本低、適合大批量生產。
- 模壓模具（Compression Molding）：多用于熱固性復合材料或較厚結構件，適合使用 SMC/BMC 材料制造具有高強度和耐熱性的擋泥板。
- 復合材料模具（Composite Mold）：用于碳纖維、玻璃纖維等增強材料成型，滿足輕量化與高性能需求，常見于新能源汽車與高端車型。
- 沖壓模具與接合工藝：某些金屬裝飾件或支撐件仍采用沖壓或鈑金工藝，模具配合后續裝配和粘接工序完成整件結構。
3. 模具設計關鍵要點
3.1 幾何與尺寸控制
模具型腔需嚴格滿足擋泥板的裝配基準與功能要求，考慮變形、收縮與翹曲等因素，合理設置脫模斜度、倒角與定位結構。
3.2 澆注系統與排氣
注塑模具重點在澆口類型與位置的選擇，模壓模具需要合理布置料口與排氣槽，防止氣洞、冷隔與燒傷等缺陷。
3.3 冷卻與溫度控制
冷卻系統的設計直接影響成型周期與翹曲控制，應優先考慮均勻冷卻通道與快速換熱設計。
3.4 模具強度與壽命
采取合適的模具鋼材、熱處理與表面處理（如氮化、鍍鉻等），以提升耐磨性、抗腐蝕性與表面壽命。
4. 模具與制件材料選擇
材料的選擇需基于成本、性能與產量要求：
| 對象 | 常用材料 | 主要優點 |
|---|---|---|
| 模具鋼 | P20、718H、S136、H13（視工況） | 良好的拋光性、韌性與耐磨性 |
| 制件—熱塑性 | PP、TPO、ABS（填充玻纖） | 成本低、回收性好、抗沖擊 |
| 制件—復合材料 | SMC、BMC、玻纖或碳纖維增強熱固樹脂 | 重量輕、強度高、熱穩定性好 |
5. 模具加工與制造工藝
- CNC 數控加工：高精度粗加工與精加工，完成型腔與導向結構。
- EDM 電火花：用于復雜曲面、深腔與精細細節加工。
- 表面拋光與處理：確保制件表面光潔度，減少二次加工工作量。
- 裝配與試模：模具裝配調試與試模是驗證設計合理性的關鍵步驟，需記錄參數并形成試模報告以便量產遷移。
6. CAE 仿真在模具優化中的應用
現代模具設計強烈依賴仿真工具：注塑流動分析（Moldflow）、結構強度與翹曲分析、熱仿真等。通過仿真可以提前發現并優化可能的翹曲、短射、翹邊與冷卻不均等問題，減少試模次數與費用。
7. 質量控制與試模調試
試模階段重點監控以下指標：外觀缺陷（流痕、氣孔）、尺寸公差、裝配配合、力學性能（沖擊試驗、彎曲試驗）以及耐候性測試。建立 SPC（統計過程控制）并結合首件檢驗和周期性維護，確保量產穩定性。
8. 應用場景與市場分析
擋泥板模具在傳統汽車與新能源汽車市場均有大量需求：
- 傳統燃油車：以成本效益為主，注塑模具占主導地位。
- 新能源汽車：輕量化要求促使復合材料模具與碳纖維/玻纖件使用比例上升。
- 商用與特種車輛：對耐候性、耐沖擊性和耐磨性要求更高，常選用加厚設計或特殊材料。
隨著汽車廠商向整車零部件一體化與模塊化方向發展，擋泥板模具也面臨更高的裝配精度與多功能集成設計需求（如傳感器預留位、線束固定點等）。
9. 技術趨勢：輕量化、智能化與綠色制造
未來擋泥板模具的演進將圍繞以下方向：
- 輕量化：使用 SMC、GMT、碳纖維等復合材料，兼顧強度與質量控制，降低整車能耗。
- 智能化制造：模具監測傳感器、在線狀態采集與數字孿生用于預測維護與優化生產參數。
- 綠色制造：采用可回收材料與環保工藝，縮短生命周期內的碳足跡。
- 柔性與定制化：為不同車型快速調整模具或開發可替換型芯以提高產線響應速度。
10. 結論與建議
高質量的擋泥板模具是實現可靠裝配、優良外觀與結構性能的基石。建議模具開發團隊在立項初期充分采用 CAE 仿真與材料評估，選擇適配的成型工藝（注塑 / 模壓 / 復合），并在試模階段建立嚴格的質量管理體系，從而降低量產風險并縮短產品上市周期。
常見問答（FAQ）
Q1：注塑擋泥板為何要添加玻纖增強？
A：玻纖增強可以顯著提高剛性與抗沖擊性能，使薄壁件在輕量化的同時滿足結構強度要求。
Q2：SMC 擋泥板相比注塑件有哪些優勢？
A：SMC 制件通常具有更好的尺寸穩定性、耐熱性與耐腐蝕性，適用于較大尺寸或高負荷場景。
Q3：模具壽命如何評估？
A：基于模具鋼材、熱處理、表面處理及生產節拍進行綜合評估，并結合實際試模數據預測維護周期。
